Fiche terrain Kavik
Extension · Fabriqué par Echo Barrier
Echo Barrier H-EX
Un retour incliné au sommet d’un écran de chantier
La H-EX ajoute une section acoustique orientée vers la source au-dessus d’un écran existant. Cette pièce traite les configurations où la hauteur disponible doit être prolongée sans changer toute la clôture.
43 dBmaximum laboratoire
Cadre 12 kg poids annoncé
Largeur 3 500 mm format documenté
2 personnes, environ 1 minuterepère de montage

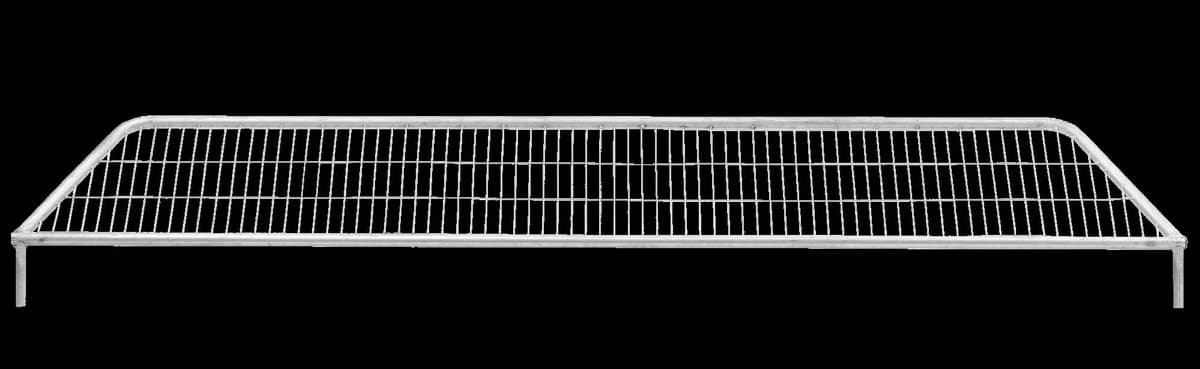

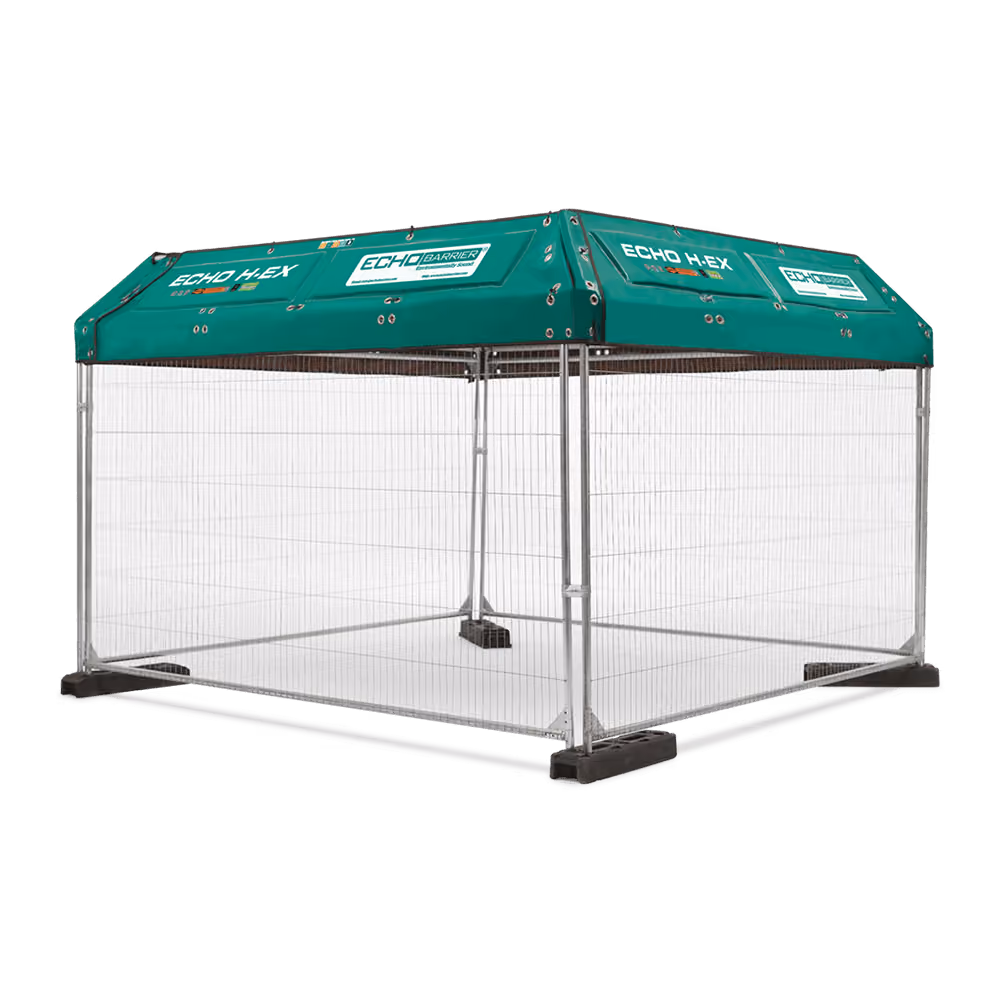

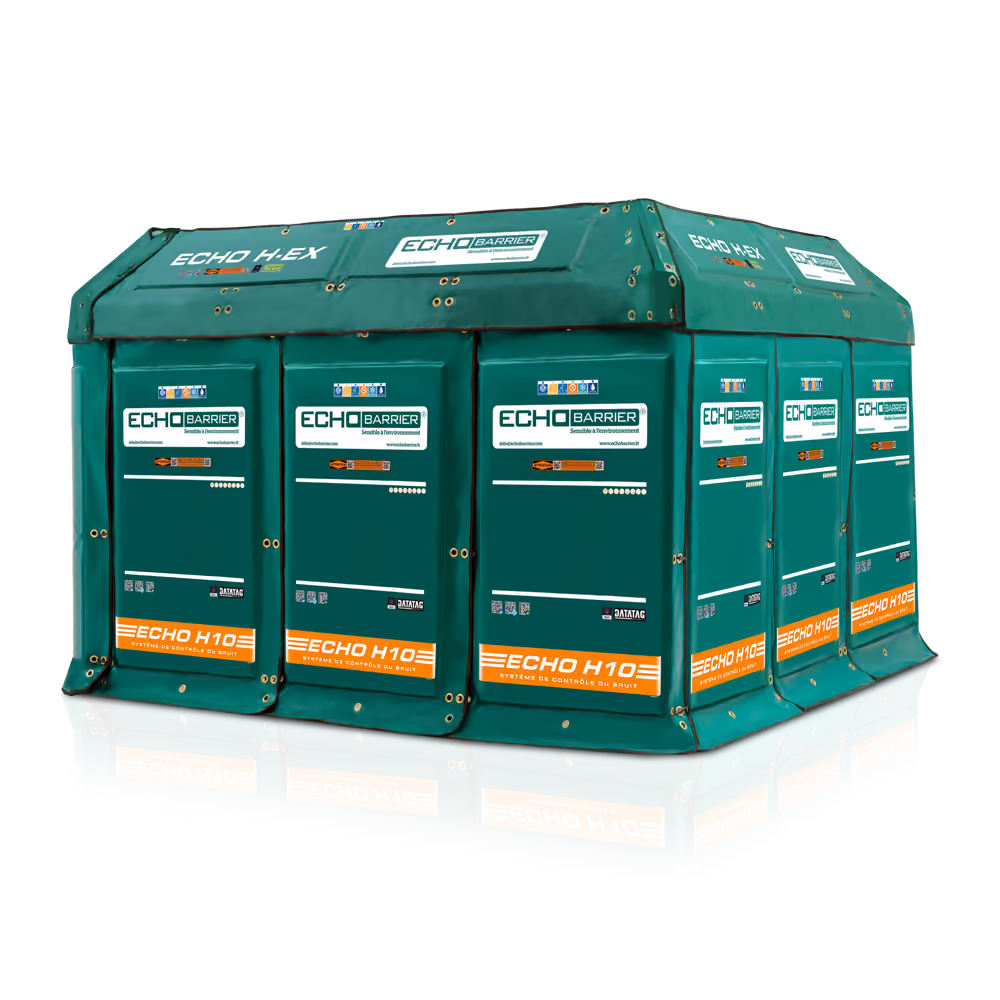

Vues du matériel
Comprendre l’encombrement.
Ces photographies officielles servent à identifier la référence, ses composants et sa configuration. Le support, le lestage et les accès restent à valider pour chaque chantier.
Lecture chantier
Où cette référence a du sens.
Les cas ci-dessous sont des repères de présélection. Kavik confronte ensuite le produit à la géométrie de la zone et aux contraintes d’exploitation.
Points matériels
- Retour orienté côté source
- Portée de 3,5 m par élément
- Temps de montage annoncé pour deux opérateurs
- Cadre et partie acoustique manutentionnés séparément
Données vérifiables
La fiche, sans raccourci.
Les valeurs ci-dessous sont retranscrites à partir du document technique associé à la référence. Consultez le PDF pour le détail des conditions d’essai.
- Réduction max. en laboratoire
- 43 dB
- Absorption max. en laboratoire
- 100 %
- Dimensions
- Largeur 3 500 mm ; cadre incliné 502 mm
- Poids
- Cadre 12 kg ; composant acoustique 5,6 kg
- Mise en place
- 2 personnes, environ 1 minute
- Garantie fabricant
- 1 an
Fiche technique Echo Barrier H-EXPDF français logoté Kavik · document fabricant
Valider le dispositif complet.
Envoyez le plan de la zone, quelques photos et les horaires d’intervention : Kavik vous aide à dimensionner l’implantation.
